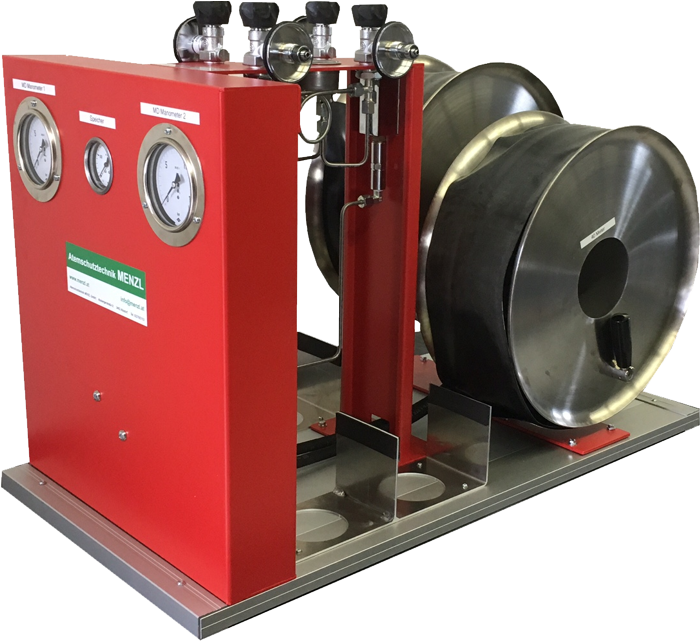

Luftversorgungssystem LVS 24
Zur externen Luftversorgung von bis zu drei Schutzanzügen |
![]() |
Bestellnummern:siehe unten |
Allgemeines
Das LVS 24 ermöglicht die externe Luftversorgung von bis zu drei Schutzanzügen.
Die externe Luftversorgung von Schutzanzügen ist insbesonders in Bezug auf die Schutzanzugkühlung und Verlängerung der Einsatzzeit von großer Bedeutung und führt zu einer wesentlichen Belastungsminderung für den Anzugträger. Dies dient letztlich sowohl der Sicherheit als auch der Leistungsfähigkeit und erhöht außerdem den Tragekomfort.
Warnhinweis
Das LVS 24 darf aus Sicherheitsgründen nur in Verbindung mit einem im Schutzanzug vorhandenen Notluftversorgungssystem (z.B. automatisches Notluftumschaltventil LVS 600D in Verbindung mit einem Pressluftatmer) verwendet werden.
Die Kleinflaschenversorgung besteht aus vier Betriebs- und Entlastungsventilen, welche einen wechselweisen Anschluss und Betrieb von je einer 300-bar-Pressluftflasche je Hochdruckanschluss ermöglichen. Durch einen verbauten 300-bar-Speicheranschluss wird eine Luftversorgung über einen externen Speicher ermöglicht.
Der wechselweise Betrieb bzw. Flaschentausch zwischen den vier Hochdruckanschlüssen erlaubt eine nahezu endlose Luftversorgung.
Die Druckreduzierung vom jeweiligen Flaschendruck auf den erforderlichen Mitteldruck erfolgt über zwei Druckminderer mit fest eingestelltem Mitteldruck.
Zum Zweck der Warnung bei endendem Flaschendruck (Umschaltung auf die volle Flasche) sind die Druckminderer mit einer akustischen Warneinrichtung versehen, welche bei einem Flaschendruck von ca. 50 bis 60 bar anspricht.
![]() |
![]() |
|

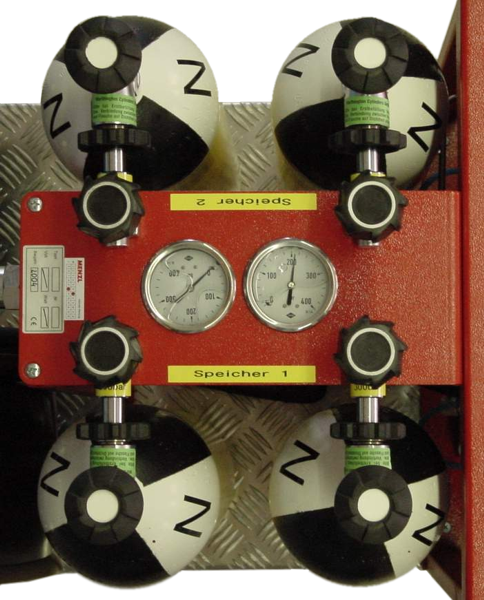

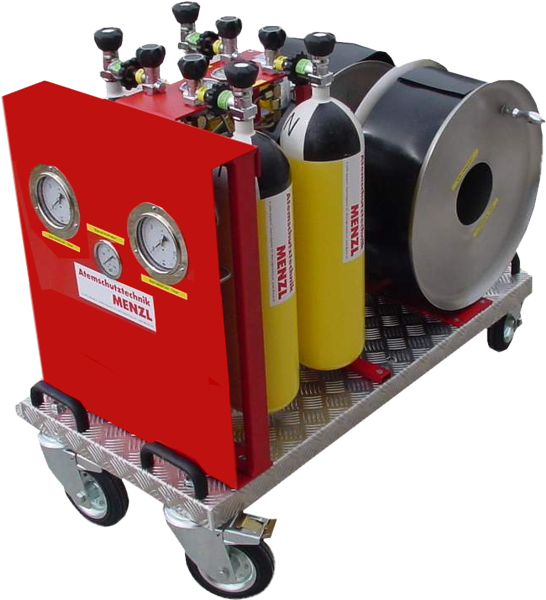

Speicheranschluss für externe Luftversorgung | Kleinflaschenversorgung | LVS 24 R mit aufgerüsteten Flaschen |
Technische Daten
- Grundplatte und Rahmen aus Aluminium und Stahl
- Abmessungen (B x H x T): ca. 500 x 680 x 1.050 mm
- Mitteldruckanschluss mit Eurokupplung
- Hochdruckanschluss DIN 477
- Flaschenaufnahme für 4 x 300-bar-Flasche (6,8 l)
- Externer Speicheranschluss
- Mitteldruckschlauchhaspeln: 2 x (1 x 50m und 1 x 40 m + 2 x 10 m nach T-Stück)
- 2 x Druckminderer
- 2 x Mitteldruckmanometer
- 3 x Hochdruckmanometer
Lieferumfang
- LVS 24 bzw. LVS 24 R
- Benutzerhandbuch
Die Pressluftflaschen sind NICHT im Lieferumfang enthalten!
Bestellnummern
LVS 24 | 330-476 |
LVS 24 R | 330-580 |
