Multitest ND Pult



Prüfpult für die Prüfung von Atemschutzmasken und Lungenautomaten im Niederdruckbereich



Bestellnummern:siehe unten





Kurzinfo zum Produkt





Geräteart

Prüfpult

Anschluss für Lungenautomat

Am Prüfpult

Prüfkopf Extern aufzustellen

Gerätebedienung

Manuell

Prüfdaten

Prüfdatenaufnahme über den Manometer

Prüffunktionen

Alle statischen Prüfungen an Lungenautomaten und Atemschutzmasken,  Schließdruck an Lungenautomaten und Öffnungsdruck an Ausatemventilen

Messgeräte

Niederdruckmanometer

Stromversorgung

Batterie (1,5 Volt)



Prüffunktionen

Atemschutzmaske

Lungenautomat

Dichtprüfung im Unter-und Überdruck

Dichtprüfung Unterdruck-Lungenautomat

Öffnungsdruck Ausatemventil

Dichtprüfung Überdruck- Lungenautomat



Nachsteiger im Lungenautomatventil



Ansprechdruck  Normaldruck-Lungenautomat



Statischer Druck an Überdruck-Lungenautomaten



Öffnungswiderstand Anatemautomatik

Allgemeines

Dieses für Feuerwehren bzw. Atemschutzwerkstätten gedachte Prüfpulthat den gleichen Ausstattungs- und Funktionsumfang wie der Prüfkoffer Multitest ND. Mit lediglich vier Bedienelementen erlaubt es die ebenso rationelle wie übersichtliche Durchführung aller statischen Prüfungen, die laut Herstellerangaben (Wartungsanleitungen) nach Verwendung bzw. periodisch an Vollmasken und Lungenautomaten vorzunehmen sind.

Standardmäßig ist das Multitest ND Pult mit Rundgewindeanschlüssen für Lungenautomaten und Atemschutzmasken ausgestattet. Für Überdruckmasken und Überdrucklungenautomaten stehen für alle gängigen Typen als Sonderzubehör Übergangsadapter und Prüfadapter zur Verfügung.

Die im Prüfgerät eingebaute Pumpe gewährleistet alle für die jeweiligen Prüffunktionen erforderliche Über- und Unterdrücke sowie die erforderlichen Durchflussleistungen für die Messung der Öffnungs- und Schließdrücke.

Der jeweilige Prüfdruck wird an einem Niederdruckmanometer angezeigt. Das Niederdruckmanometer hat einen Durchmesser von 100 mm und eine Skalierung mit Feineinteilung, sodass sich die Prüfergebnisse mit großer Genauigkeit ablesen lassen. Zudem ist es mit einer Kalibrierschraube für eine gegebenenfalls erforderliche Nullpunktkorrektur versehen.

Der auf einem Standsockel aufgebaute aufblasbare Gummiprüfkopf kann mit einer Schraubzwinge an einer Werkbankplatte angeschraubt werden. Er gewährleitet einen perfekten Sitz der Vollmasken und ist für Masken mit Fünfpunktbebänderung ausgelegt. Mittels Sonderzubehör können aber auch Zweipunktmasken geprüft werden (siehe unten).

Für den Betrieb des Prüfgerätes ist eine 1,5-V-Monobatterie (Type D) erforderlich.

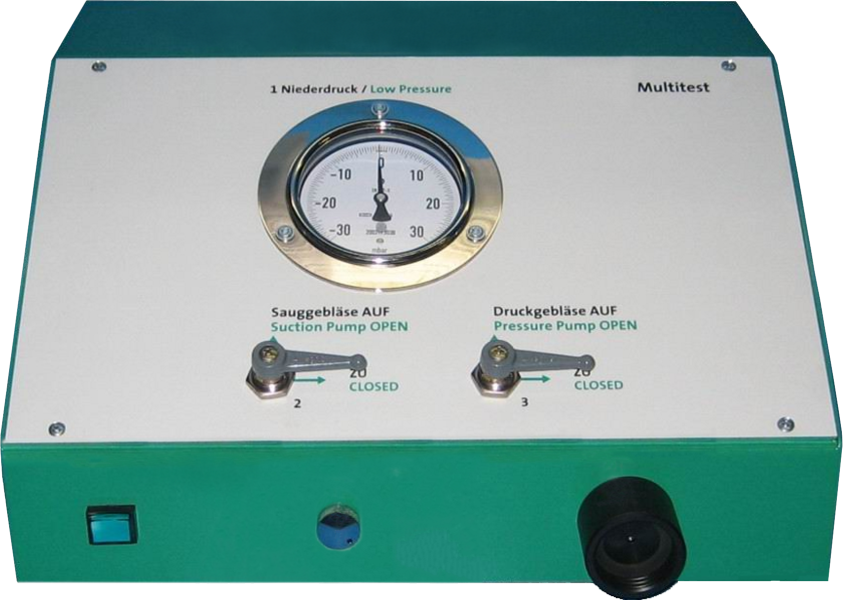

MT ND pult-1a MT ND pult mit LA

MT Pruefleitung

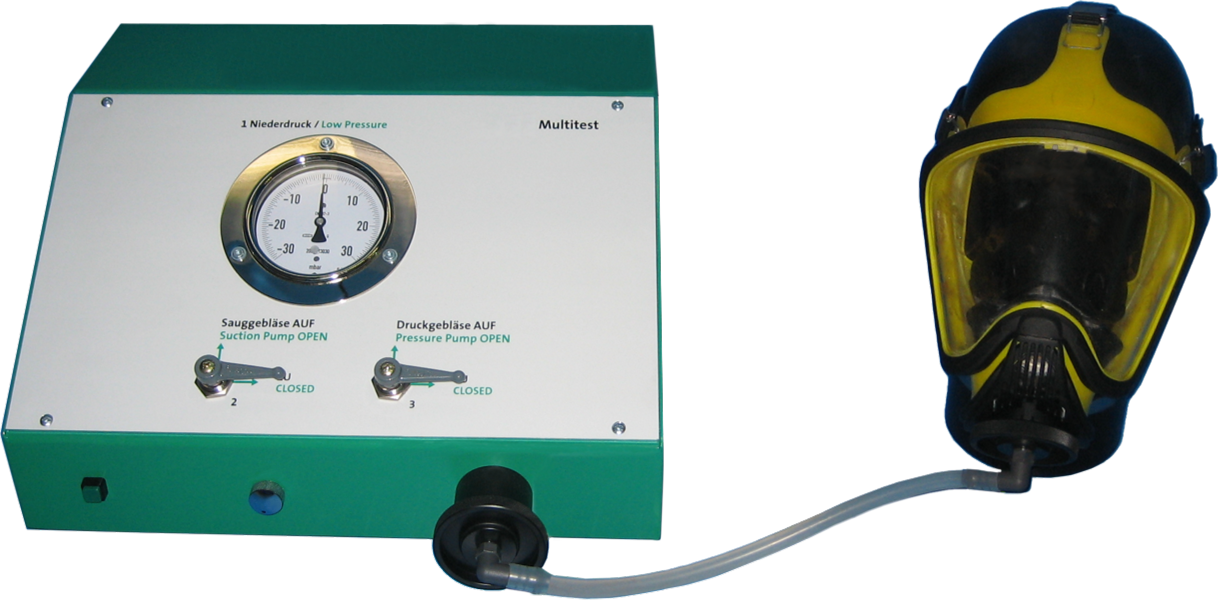

Pruefkopf mit Maske
Bedienelemente LA zur Prüfung angeschlossen Maskenprüfleitung Prüfkopf mit Maske

Lieferumfang

  • Multitest ND Pult
  • Prüfkopf (mit Füllventil und Befestigungszwinge)
  • Maskenprüfleitung
  • Dichtnippel für LA-Schlauch
  • Silikonspray
  • Stoppuhr
  • 1,5-V-Batterie (Type D)
  • Benutzerhandbuch

Technische Daten

Abmessungen (B x H x T): 420 x 210 x 400 mm
Gewicht: ca. 10 kg
Stromversorgung: 1,5-V-Batterie (Type D)
Niederdruckmanometer: ±20 mbar1 (±1,6 % vom Endwert)
Geräteanschluss: Rundgewinde (EN 148-1)


1)

Geräte für den österreichischen Markt. Geräte für den internationalen Markt sind mit einem ±30-mbar-Niederdruckmanometer ausgestattet.

Bestellnummern

Multitest ND Pult (nur Batteriebetrieb) 330-726
Multitest ND Pult 230 V (nur Netzbetrieb) 330-306

Prüfzubehör

Maskenprüfung

M45x3 330-050
MSA Auer Steckanschluss 330-048
MSA Auer Steckanschluss AutoMaXX 330-152
Dräger Steckanschluss 330-049
Interspiro Steckanschluss 330-051
Interspiro Clic 330-168
Interspiro S-Klasse 330-496
Einheits-Steckanschluss 330-178
Racal Steckanschluss 330-564

Maskenprüfung – Zweipunktmasken

Prüfband für Dräger Masken 330-210
Prüfband für Interspiro 330-522
Zweipunkt-Prüfvorrichtung – Standard 330-233
MSA Auer-Adapter für Zweipunkt-Prüfvorrichtung 330-127
Interspiro-Adapter für Zweipunkt-Prüfvorrichtung 330-128

Lungenautomatprüfung

M 45x3 330-012
MSA Auer Steckanschluss 330-011
MSA Auer Steckanschluss AutoMaXX 330-149
Dräger Steckanschluss 330-013
Interspiro Steckanschluss 330-014
Interspiro Clic 330-162
Einheits-Steckanschluss 330-175

Schutzanzugprüfung

Prüfleitung mit Anschlusskappe für MSA Auer-Anzugventil 330-039
Füllleitung mit Anschlusskappe für MSA Auer-Anzugventil 330-041
Anschlusskappe für Dräger-Schutzanzüge auf Anfrage
Anschlusskappe für Koch-Schutzanzüge auf Anfrage
Prüfadapter für Interspiro-Schutzanzüge 330-294

Sonstiges Zubehör

Silikonspray zur Pflege des Prüfkopfes 330-470
Prüfkopf-Schutzhaube 340-001
Prüfleitung-Dichtadapter 330-605
Handpumpe zum Aufblasen des Prüfkopfes 330-527

Flaschenprüfmanometer für 200 und 300 bar 330-023

Ersatzteile

Prüfkopf Gummiteil 900-018
Schelle für Gummiteil-Befestigung 1900-032
Zwinge mit Buchse 3000-003
Druckknopfventil für Prüfkopf-Füllleitung 330-115
Prüfkopf-Füllleitung inkl. Druckknopfventil 330-272
Dichtkappe für Ausatemventil Auer Normaldruckmaske 264
Dichtnippel für LA-Mitteldruckleitung 330-526
Prüfleitung Rg-Rg 10 mm 330-200
Flachdichtung für Geräteanschluss 100-063
Countdown-Timer (Stoppuhr) 330-474

Manometer ±20 mbar

2500-023
