Multitest ND ME
Computergestützter Prüfkoffer für die Prüfung von Atemschutzmasken und Lungenautomaten im Niederdruckbereich |
![]() |
Bestellnummer:330-396 |
Kurzinfo zum Produkt |
|
Geräteart |
Prüfkoffer |
Anschluss für Lungenautomat |
Am Prüfpult |
Orüfkopf | Externe Aufstellung |
Gerätebedienung |
Manuell |
Prüfdaten |
Prüfdatenaufnahme und Auswertung erfolgt über einen Computer mit MENZL Verwaltungs- und Prüfsoftware |
Prüffunktionen |
Alle statischen Prüfungen an Lungenautomaten und Atemschutzmasken, Schließdruck an Lungenautomaten und Öffnungsdruck an Ausatemventilen |
Messgeräte |
elektronischer Messumformer mit Güteklasse 0,5 |
Stromversorgung |
230 Volt, 50 Hz |
Prüffunktionen |
|
Atemschutzmasken |
Lungenautomaten |
Dichtprüfung im Unter-und Überdruck |
Dichtprüfung Unterdruck-Lungenautomat |
Öffnungsdruck des Ausatemventil |
Dichtprüfung Überdruck- Lungenautomat |
|
Nachsteiger im Lungenautomatventil |
|
Ansprechdruck Normaldruck-Lungenautomat |
|
Statischer Druck an Überdruck-Lungenautomaten |
|
Öffnungswiderstand Anatemautomatik |
Allgemeines
Der Prüfkoffer Multitest ND ME hat wie im Folgenden beschrieben, den gleichen Funktionsumfang wie der Prüfkoffer Multitest ND, jedoch ist dieser zusätzlich mit einer elektronischen Meßstelle ausgestattet, welche den Anschluss an einen Computer ermöglicht, über welchen alle Prüfdaten und Gerätedaten ausgelesen und dokumentiert werden. Ein Vorteil der EDV-Auswertung ist neben dem hohen Dokumentationswert auch die hohe Messgenauigkeit durch die elektronische Messstelle mit Güteklasse 0,5.
Die im Prüfgerät eingebaute elektronische Messstelle ermöglicht die direkte Übernahme aufgenommener Messwerte in die im Lieferumfang enthaltene MENZL Verwaltungs- und Prüfsoftware. Das eingebaute Manometer erlaubt, Prüfungen auch ohne PC-Anbindung durchzuführen.
Der Prüfkoffer Multitest ND ME gewährleistet die Durchführung aller gemäß den Herstellerangaben (Wartungsanleitungen) vorgegebenen Prüfungen der Lungenautomaten und Atemschutzmasken nach Verwendung sowie auch periodisch. Der Multitest ND ME ermöglicht daher die Durchführung aller an Vollmasken und Lungenautomaten erforderlichen statischen Prüfungen. Dieses Prüfgerät ist mit nur vier Bedienelementen ausgestattet, wodurch eine rationelle und übersichtliche Bedienung gegeben ist.
Die im Prüfgerät eingebaute Pumpe gewährleistet alle für die jeweiligen Prüffunktionen erforderliche Über- und Unterdrücke, sowie die erforderlichen Durchflussleistungen für die Messung der Öffnungs- und Schießdrücke.
Der Multitest ND ME ist standardmäßig mit Rundgewindeanschlüssen für Lungenautomaten und Atemschutzmasken ausgestattet. Für Überdruckmasken und Überdrucklungenautomaten stehen für alle gängigen Typen als Sonderzubehör Übergangsadapter und Prüfadapter zur Verfügung.
Das Niederdruckmanometer hat einen Durchmesser von 100 mm und einen Anzeigebereich von ±20 mbar (andere Anzeigenbereiche sind möglich). Zwecks einer genauen Ablesbarkeit der Prüfdaten ist die Skalierung mit einer Feinteilung versehen. Über eine Kalibrierschraube kann gegebenenfalls eine Nullpunktkorrektur des Zeigers vorgenommen werden.
Der Prüfkopf ist auf einem Standsockel aufgebaut, welcher mit einer Schraubzwinge an einer Werkbankplatte angeschraubt werden kann. Der Gummi-Prüfkopf ist aufblasbar und gewährleitet einen perfekten Sitz der Vollmasken. Der Prüfkopf ist für den Anschluss von Masken mit Fünfpunktbebänderung ausgelegt, mittels Sonderzubehör können aber auch Zweipunktmasken angeschlossen werden
Für den Betrieb des Prüfgerätes und der Computeranlage ist eine Stromversorgung mit 230 Volt erforderlich.
Durch die Ausführung in Kofferbauweise kann das Prüfgerät äußerst platzsparend verwahrt werden und ist sehr leicht zu transportieren. Der entlüftete Prüfkopf, die Prüfleitung sowie allenfalls vorhandene Prüfadapter finden im Stauraum neben der Prüfkonsole Platz.
![]() |
![]() |
![]() |
|

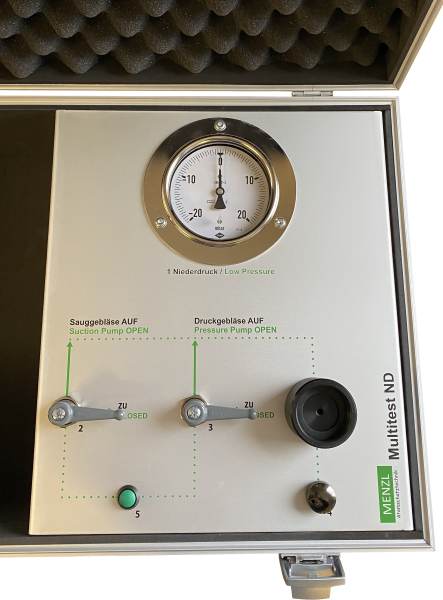

Prüfgerät-Konsole | Zubehör transportbereit verstaut |
Maskenprüfleitung | Prüfkopf mit aufgesetzter Maske |
Lieferumfang
- Multitest ND ME
- MENZL Verwaltungs- und Prüfsoftware
- Prüfkopf (mit Füllventil und Befestigungszwinge)
- Maskenprüfleitung
- Dichtnippel für LA-Mitteldruckleitung
- Silikonspray
- Netz- und USB-Kabel
- Benutzerhandbuch
Im Lieferumfang ist die Menzl Prüf-und Verwaltungssoftware beinhaltet, nicht jedoch die Computeranlege, welche vom Kunden beigestellt oder auch von uns geliefert werden kann
Technische Daten
Abmessungen (B x H x T): | 550 x 200 x 370 mm |
Gewicht: | ca. 10 kg |
Stromversorgung: | 230 V; 50 Hz |
Leistungsaufnahme: | 100 W |
Niederdruckmanometer: | ±20 mbar1 (±1,6 % vom Endwert) |
Niederdruckmessstelle: | ±30 mbar (±0,5% vom Endwert) |
Geräteanschluss: | Rundgewinde (EN 148-1) |
1) |
Geräte für den österreichischen Markt. Geräte für den internationalen Markt sind mit einem ±30-mbar-Niederdruckmanometer ausgestattet. |
Prüfzubehör
Maskenprüfung
M45x3 | 330-050 |
MSA Auer Steckanschluss | 330-048 |
MSA Auer Steckanschluss AutoMaXX | 330-152 |
Dräger Steckanschluss | 330-049 |
Interspiro Steckanschluss | 330-051 |
Interspiro Clic | 330-168 |
Interspiro S-Klasse | 330-496 |
Einheits-Steckanschluss | 330-178 |
Racal Steckanschluss | 330-564 |
Maskenprüfung – Zweipunktmasken
Prüfband für Dräger Masken | 330-210 |
Prüfband für Interspiro | 330-522 |
Zweipunkt-Prüfvorrichtung – Standard | 330-233 |
MSA Auer-Adapter für Zweipunkt-Prüfvorrichtung | 330-127 |
Interspiro-Adapter für Zweipunkt-Prüfvorrichtung | 330-128 |
Lungenautomatprüfung
M 45x3 | 330-012 |
MSA Auer Steckanschluss | 330-011 |
MSA Auer Steckanschluss AutoMaXX | 330-149 |
Dräger Steckanschluss | 330-013 |
Interspiro Steckanschluss | 330-014 |
Interspiro Clic | 330-162 |
Einheits-Steckanschluss | 330-175 |
Schutzanzugprüfung
Prüfleitung mit Anschlusskappe für MSA Auer-Anzugventil | 330-039 |
Füllleitung mit Anschlusskappe für MSA Auer-Anzugventil | 330-041 |
Anschlusskappe für Dräger-Schutzanzüge | auf Anfrage |
Anschlusskappe für Koch-Schutzanzüge | auf Anfrage |
Prüfadapter für Interspiro-Schutzanzüge | 330-294 |
Sonstiges Zubehör
Silikonspray zur Pflege des Prüfkopfes (500 ml) | 330-470 |
Prüfkopf-Schutzhaube | 340-001 |
Handpumpe zum Aufblasen des Prüfkopfes | 330-527 |
Flaschenprüfmanometer für 200 und 300 bar | 330-023 |
Ersatzteile
Prüfkopf Gummiteil | 900-018 |
Schelle für Gummiteil-Befestigung | 1900-032 |
Zwinge mit Buchse | 3000-003 |
Druckknopfventil für Prüfkopf-Füllleitung | 330-115 |
Prüfkopf-Füllleitung inkl. Druckknopfventil | 330-272 |
Dichtkappe für Ausatemventil Auer Normaldruckmaske | 264 |
Dichtnippel für LA-Mitteldruckleitung | 330-526 |
Prüfleitung Rg-Rg 10 mm | 330-200 |
Flachdichtung für Geräteanschluss | 100-063 |
Countdown-Timer (Stoppuhr) | 330-474 |
Manometer ±20 mbar |
2500-023 |
