Flaschentrockengerät RS





Für die produktschonende Trocknung von
Composite-Flaschen



Thermostatgesteuerte Temperaturkontrolle



Sehr rasche Trocknung, da Flaschen gerollt werden

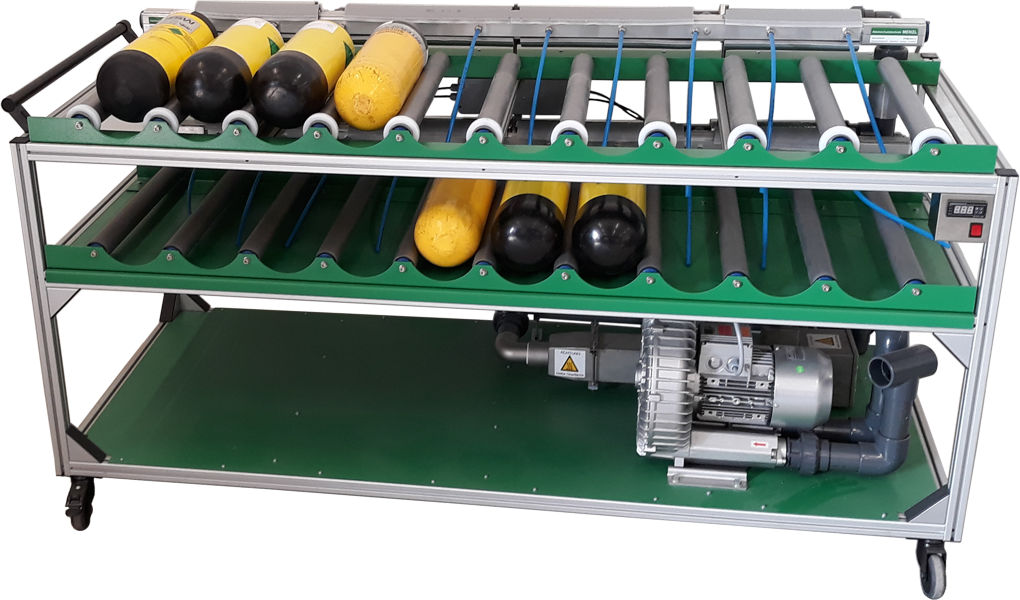

Flaschentrockner RS, 20 Flaschen

Flaschentrockengerät RS 20
Bestellnummern:siehe unten

Allgemeines

Die meisten Composite-Pressluftflaschen dürfen zur Trocknung auf maximal 60 °C erwärmt werden. Bei dieser verhältnismäßig niedrigen Temperatur kommt es, anders als bei Stahlflaschen, wo mit über 90 °C getrocknet wird, doch zu einer sehr langsamen Verdunstung bzw. Trocknung.

Um auch bei den für Composite-Flaschen erlaubten niedrigen Temperaturen eine verhältnismäßig kurze Trocknungszeit von ca. 20 Minuten bei vorheriger gründlicher Entleerung zu erreichen, werden beim MENZL-Flaschentrockengerät RS die Flaschen während der gesamten Trocknung gerollt, wodurch sich das in den Flaschen verbliebene Restwasser permanent flächig verteilt. Während des Rollvorganges wird die Warmluft über Sonden in die Flaschen eingeblasen.

Bei Vollcomposite-Flaschen ist, bedingt durch die Bauform im Ventilbereich, eine vollständige Entleerung nicht möglich. Durch den Rollvorgang wird aber auch bei diesen Flaschen eine günstige Trocknungszeit erreicht.

Funktionsprinzip

Die Flaschen werden zwischen den Rollen aufgelegt und während des gesamten Trockenvorganges gerollt. Auf jeder Ebene befinden sich zwei elektrisch angetriebene Motorrollen, die den Rollvorgang für alle Flaschen gewährleisten.

Die Warmluft wird mittels Hochleistungsgebläse über eine thermostatgesteuerte Heizung mit Sonden in die Flaschen eingeblasen. Die gewünschte bzw. erforderliche Temperatur lässt sich an der Steuereinheit ablesen und justieren.

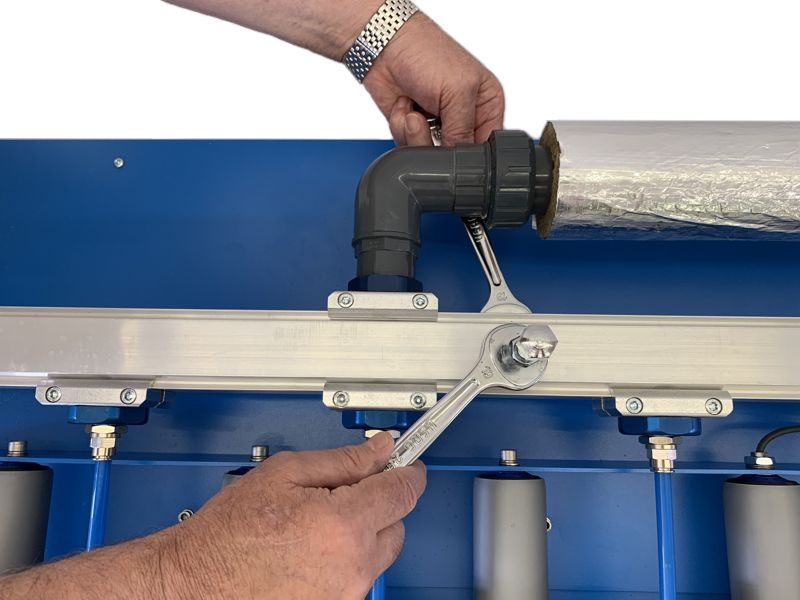

Flaschentrockner RS (10) Flaschentrockengerät RS: Höhenverstellung der Luftzuführung  RS 10 Steuerschrank Steuereinheit RS 20

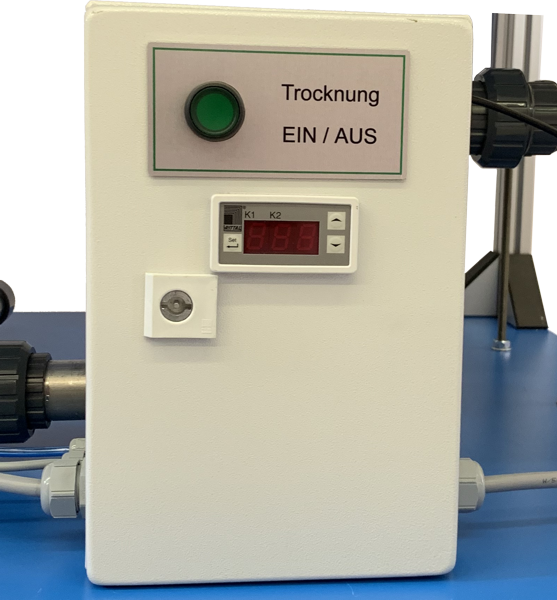

Flaschentrockengerät RS 10 Höhenverstellung der Luftzuführung Steuerschrank von

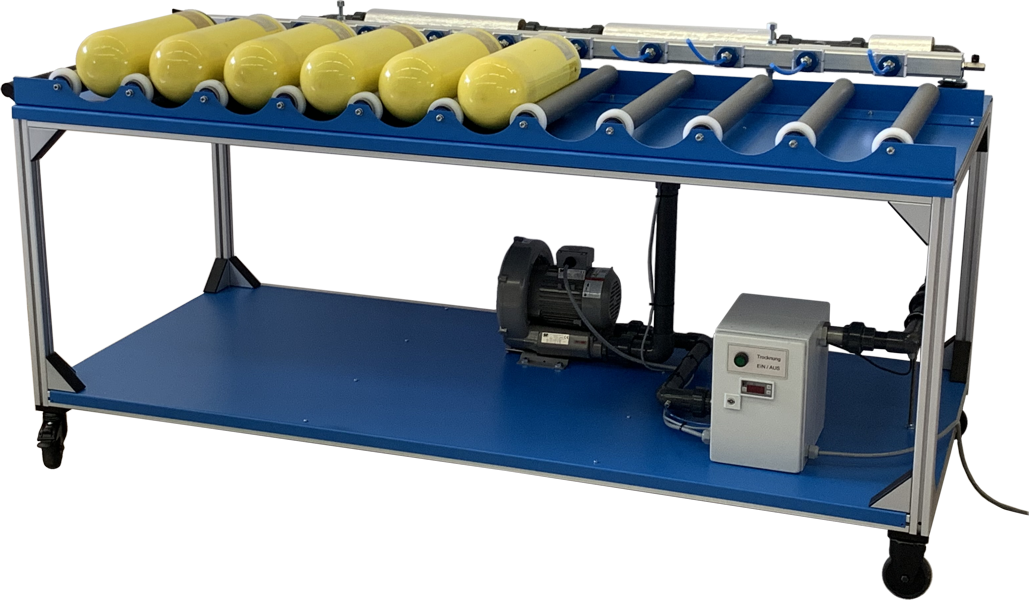

Flaschentrockengerät RS 10

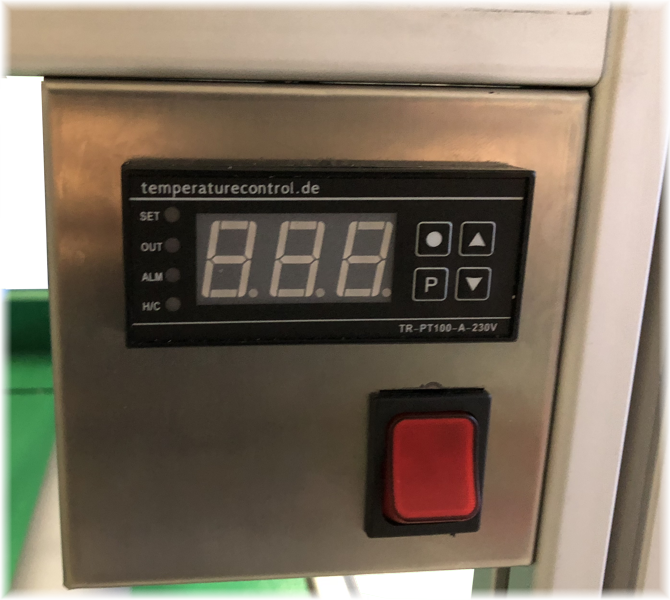

Steuereinheit von Flaschentrockengerät RS 20

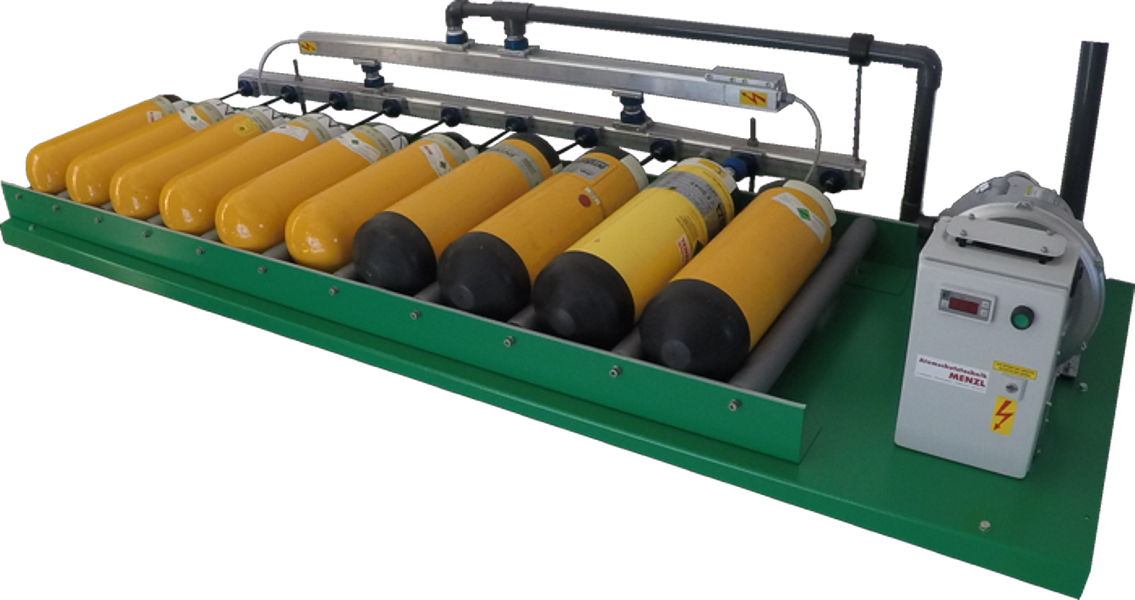

 Flaschentrockengerät RS - Tischgerät
 Flaschentrockengerät RS  - Tischgerät
(Sonderausführung, je nach Kundenbedarf)
Produktvideo: Flaschentrockengerät RS  - Tischgerät



Ausstattung

  • Rollenaufnahmen für 10 bzw. 20 Composite-Flaschen
  • Motorrollen zur Gewährleistung des Rollvorganges für alle Flaschen
  • Sonden zum Einblasen der Trockenluft in den Flascheninnenraum
  • leistungsfähiges Hochleistungsgebläse
  • thermostatgesteuerte  Heizung mit Kontrolle der Lufttemperatur

Technische Daten

  Flaschentrockengerät RS 10 Flaschentrockengerät RS 20
Aufnahmekapazität 10 Composite-Flaschen auf einer Ebene 20 Composite-Flaschen (10 je Ebene)
Trocknungszeit ca. 20 Minuten
Abmessungen (B x T x H) ca. 2.130 x 940 x 800 mm ca. 2.130 x 940 x 1.000 mm
Stromversorgung 230 V, 50 Hz 400 V, 50 Hz
Stromaufnahme 3 kW 6 kW

Gerne fertigen wir auf Anfrage Flaschentrockengeräte in Sonderausführungen.

Bestellnummern

Flaschentrockengerät RS 10 330-573
Flaschentrockengerät RS 20 330-832
Tischgerät ohne Unterbau (Ausführung je nach Kundenbedarf) auf Anfrage

Downloads

Prospekt
