LVS 12

Zur externen Versorgung von bis zu drei Schutz­anzug­trägern mit Atem- und Spülungsluft

Bestellnummern:

siehe unten

Allgemeines

Das LVS 12 Luftversorgungssystem dient zur externen Versorgung von bis zu drei Schutzanzugträgern mit Atem- und Spülungsluft. Die externe Versorgung von Schutzanzugträgern mit Atem- und Spülungsluft ist von großer Bedeutung im Bezug auf die physische Belastungsminderung für den Anzugträger, was letztendlich sowohl der Sicherheit und Leistungsfähigkeit des Schutzanzugträgers wie auch dem Tragekomfort des Anzuges zugute kommt.

Durch den übersichtlichen Aufbau ist das LVS 12 sehr einfach zu bedienen und erfordert nur sehr geringen Schulungsaufwand. Das geringe Gewicht und die kompakte Bauweise ermöglichen einen einfachen Transport zum Einsatzort. Als Zubehör ist eine robuste Transportkiste aus imprägniertem Sperrholz lieferbar. Die Transportkiste erlaubt neben der Aufnahme des LVS 12 auch die Unterbringung mehrerer Mitteldruck-Versorgungsschläuche.

Drucküberwachung und Restdruck-Warneinrichtung

Die im Regel- und Verteileraufsatz eingebaute akustische Restdruck-Warneinrichtung spricht bei etwa 55 bar (± 5 bar) an.

Die akustische Restdruck-Warneinrichtung ist nur eine zusätzliche Sicherheitseinrichtung. Die tatsächlichen Druckverhältnisse müssen permanent durch entsprechend geschultes LVS-Bedienpersonal am Manometer überwacht werden.

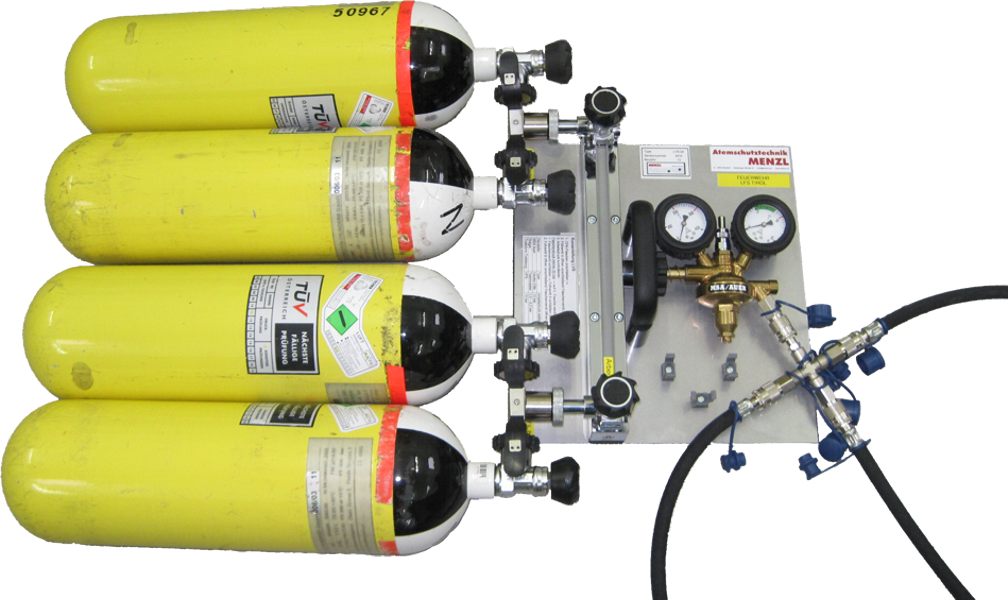

An jeden der beiden Hochdruckanschüsse wird eine 300-bar-Pressluftflasche (Stahl oder Composite) angeschlossen. Die Konstruktion erlaubt auch, zwei „Doppelpacks“ über eine Brücke anzuschließen.

Funktionsbeschreibung

Sperrventil für Gruppe 1 öffnen, Flaschenventil der Gruppe 1 öffnen und den Anzugträger aus Flasche 1 über den Druckminderer mit Luft versorgen.

Bei Ertönen der Restdruckwarnung Sperrventil für Gruppe 1 schließen und Sperrventil für Gruppe 2 geöffnet. Der Anzugträger wird nun aus der Gruppe 2 versorgt und die Flasche der Gruppe 1 kann währenddessen gegen eine volle getauscht werden. Sinkt der Druck in Gruppe 2 entsprechend weit ab, wird die Luftversorgung wieder auf Gruppe 1 umgestellt. Aus diese Weise ist eine nahezu endlose Versorgung mit Druckluft möglich.

Als Zubehör lieferbare T-Stücke erlauben den Anschluss von jeweils zwei Pressluftflaschen an jede Gruppe.

Um den jeweils geöffneten Versorgungsanschluss besser erkennen zu können ist auf dem LVS 12 eine manuell zu bedienende Anzeigevorrichtung vorhanden. Der Anzeiger ist jeweils neben jenem Anschluss zu positionieren, aus dem der Anzugträger aktuell versorgt wird.

Statt über Pressluftflaschen kann die Luftversorgung auch über Speicheranlage, Atemluftfahrzeug (ALF) oder Atemluftanhänger (ALA) erfolgen.

Ausstattung

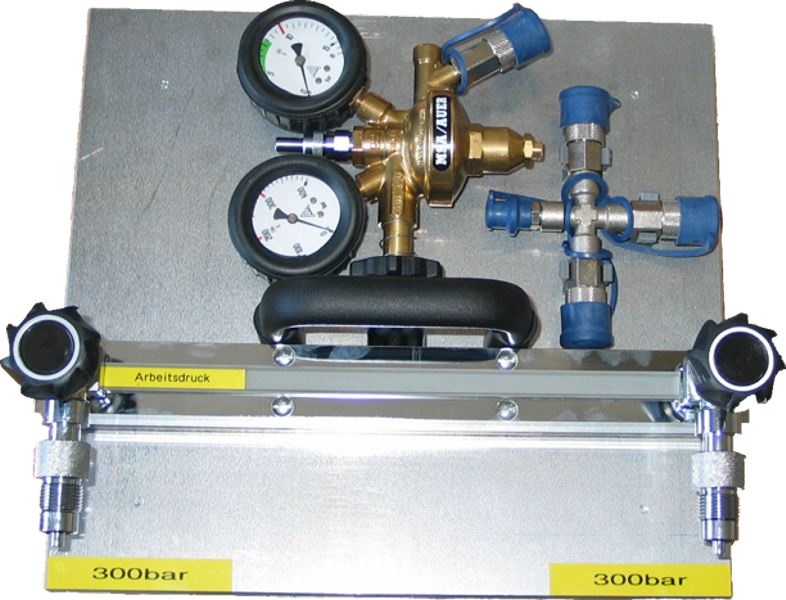

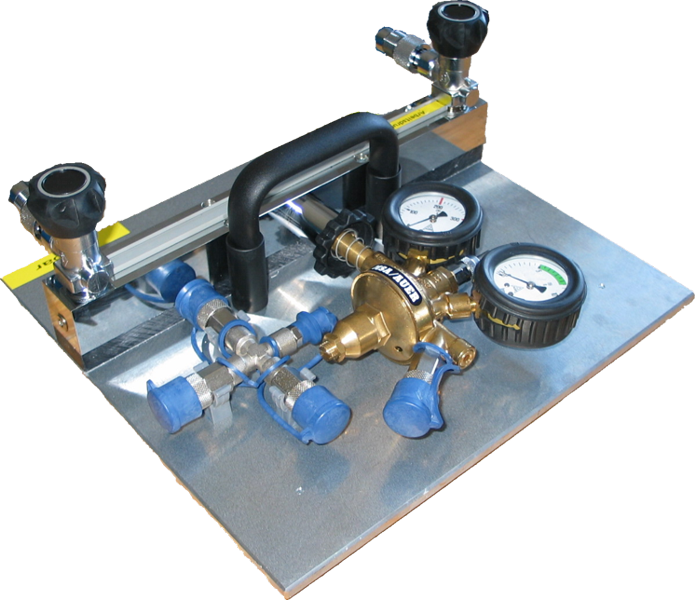

• Stabile Metallplatte mit zwei fest montierten Sperrventilen
• Manuell umschaltbare Anzeige für den jeweils aktiven Anschluss

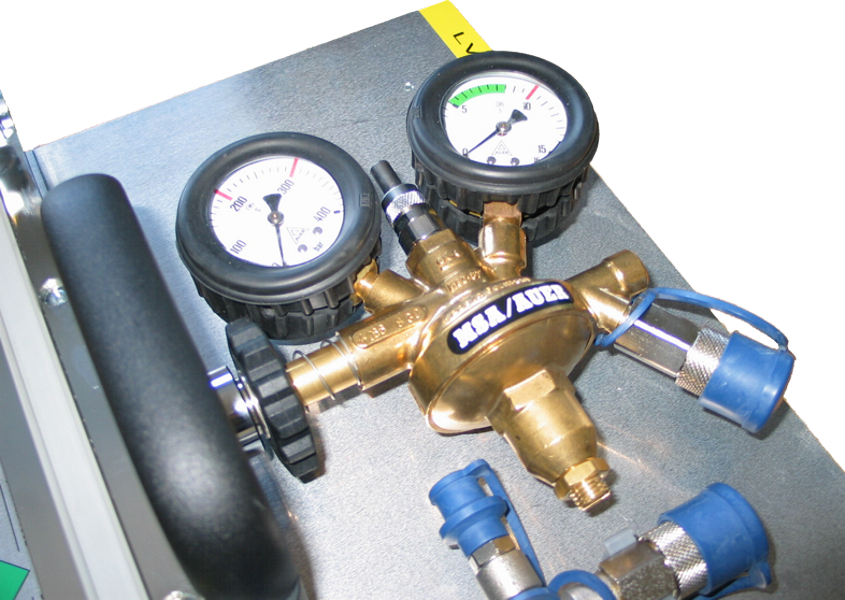

• Druckminderer mit Kontrollmanometern und Restdruckwarnung
• Mitteldruck-Kreuzverteiler für den Anschluss von bis zu drei Schutzanzügen
• Tragegriff

Technische Daten

Grundplatte:	Aluminium
Abmessungen (B × T × H):	385 × 385 × 160 mm
Gewicht:	ca. 13 kg (ohne Flaschen)
Mitteldruckanschluss:	Eurokupplung
Hochdruckanschluss:	DIN 477

Lieferumfang

• LVS 12
• Betriebsanleitung

Bestellnummern

LVS 12	330-475
Transportkiste für LVS 12	330-609
Mitteldruck-Kreuzverteiler	330-608
T-Stück für den Anschluss von zwei Pressluftflaschen	330-611
Mitteldruckschläuche zur Schutzanzug-Versorgung	auf Anfrage
