Multicheck M
Prüfstand für die Prüfung von Atemschutzmasken, Lungenautomaten und Pressluftatmern im Nieder- , Mittel- und Hochdruckbereich
Dynamische Prüfungen mittels künstlicher Lunge |
 |
| Bestellnummer:330-259 |
|
Kurzinfo zum Produkt |
|
|
Geräteart |
Prüfstand |
|
Anschluss für Lungenautomaten |
für dynamische Prüfungen am Prüfkopf eingebaut für statische Prüfungen im Prüfstand eingebaut |
|
Prüfkopf |
Am Prüfstand aufgebaut Messpunkt am Auge |
|
Gerätebedienung |
Manuell |
|
Prüfdaten |
Prüfdatenaufnahme über Manometer |
|
Prüffunktionen |
Durchführung aller dynamischen Prüfungen mit künstlicher Lunge Alle statischen Prüfungen an Lungenautomaten und Atemschutzmasken sowie Schließdruck an Lungenautomaten und Öffnungsdruck an Ausatemventilen Alle Mitteldruckprüfungen Alle Hochdruckprüfungen |
|
Messgeräte |
Manometer |
|
Stromversorgung |
230 Volt; 50 Hz
|
|
Prüffunktionen |
|
Atemschutzmaske |
Lungenautomat |
|
Dichtprüfung im Unter- und Überdruck |
Dichtprüfung Unterdruck-Lungenautomat |
|
Öffnungsdruck Ausatemventil |
Dichtprüfung Überdruck- Lungenautomat |
Mitteldruck |
Nachsteiger im Ventil des Lungenautomaten |
|
Mitteldruck statisch |
Ansprechdruck Normaldruck-Lungenautomat |
|
Dichtprüfung - Nachsteiger |
Statischer Druck Überdruck-Lungenautomaten |
Hochdruck |
Öffnungswiderstand Anatemautomatik |
|
Hochdruck-Dichtprüfung |
Dynamische Prüfungen mit künstlicher Lunge |
|
Manometervergleich |
Veratmungsprüfung mit 25 x 2 l/min |
|
Ansprechdruck Warneinrichtung |
Veratmungsprüfung mit 40 x 2,5 l/min |
Allgemeines

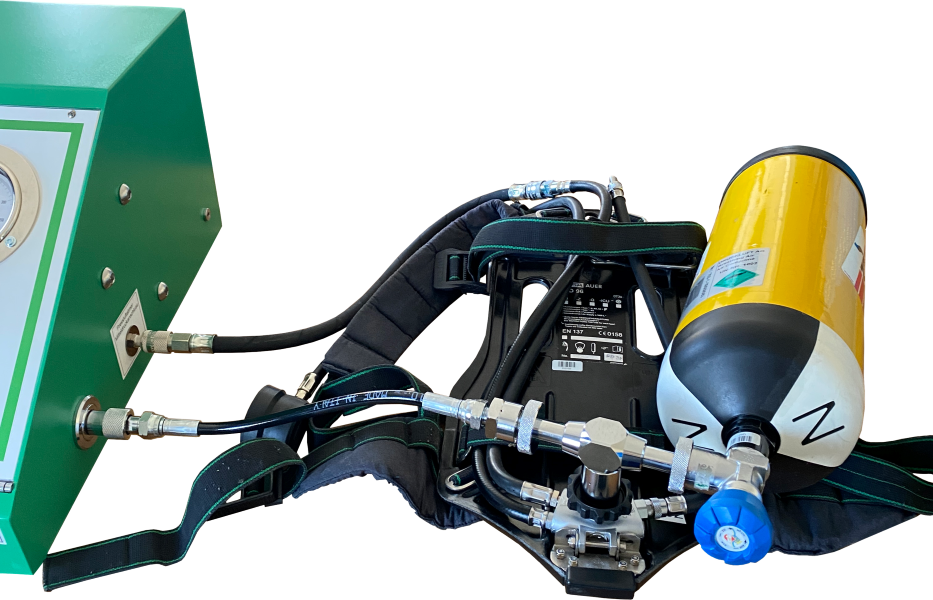

Robustes, einfach zu bedienendes Prüfgerät zur statischen und dynamischen Prüfung an Vollmasken, Lungenautomaten und Pressluftatmern. Ermöglicht alle statischen und dynamischen Prüfungen im Nieder-, Mittel- und Hochdruckbereich. Prüfergebnisse können über die im Prüfgerät eingebauten Manometer abgelesen werden. Öffnungs- und Schließdruckprüfungen sind mit Hilfe der eingebauten Pumpe (10 l/min) durchführbar. Die künstliche Lunge erlaubt Veratmungsprüfungen mit 40 x 2,5 l/min und 25 x 2 l/min

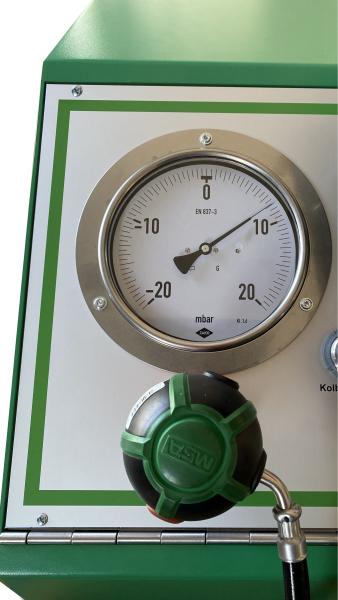

In der Grundausstattung ist der Multicheck M für die Prüfung von Geräten mit Rundgewindeanschluss und Eurokupplung ausgelegt. Mit als Zubehör lieferbaren Übergangsadaptern können Geräte unterschiedlichster Hersteller und Anschlussarten geprüft werden. Maskenprüfungen erfolgen auf dem am Gerät montierten aufblasbaren Prüfkopf. Für die Prüfung von Zweipunktmasken und Schutzanzügen steht entsprechendes Zubehör zur Verfügung.
Lieferumfang
- Multicheck M
- Mitteldruckprüfleitung
- Hochdruckprüfschlauch
- Hochdruck-T-Stück
- Rundgewindedichtstopfen
- Dichtstopfen für Mitteldruckleitung
- Stoppuhr
- Silikonspray
- Schutzhaube für Prüfkopf
- Netzkabel
- Benutzerhandbuch
Technische Daten
| Abmessungen (B x T x H ): (exkl. Prüfkopf) |
750 x 550 x 290 mm |
| Gewicht: | ca. 33 kg |
| Stromversorgung: | 230 V; 50 Hz |
| Leistungsaufnahme: | 450 W |
| Niederdruckmanometer: (∅ 160 mm) |
±20 mbar (Kl. 1,6) |
| Mitteldruckmanometer: (∅ 100 mm) |
0 - 16 bar (Kl. 1,0) |
| Hochdruckmanometer: (∅ 100 mm) |
0 - 400 bar (Kl. 0,6) |
| Geräteanschluss: | Rundgewinde (EN 148-1) |
| Mitteldruckanschluss: | Eurokupplung |
| Hochdruckanschluss: | DIN 477 |
| Prüfkopf: | aufblasbar mit Messpunkt „Auge“ |
| Pumpe: | 10 l/min |
| Künstliche Lunge: | 40 x 2,5 l/min und 25 x 2 l/min |
Sonderausführung
- Manuelle Mitteldruckerhöhung bis 15 bar
- Mitteldruckmanometer 0 – 25 bar
- Aufnahme für Zweipunktmasken
- Schutzanzug-Prüfzubehör
Zubehör und Ersatzteile
Lungenautomatenprüfung
| Gewindeanschluss M45x3 | 330-012 |
| MSA-Steckanschluss | 330-011 |
| MSA AutoMaXX | 330-149 |
| Dräger-Steckanschluss | 330-013 |
| Interspiro-Steckanschluss | 330-014 |
| Interspiro Click | 330-162 |
| Interspiro Inspire | 330-498 |
| Zuschaltadapter für Interspiro Inspire | 330-737 |
| Einheitssteckanschluss | 330-175 |
| Racal-Steckanschluss | 330-129 |
