AUER-SSR-Dichtprüfgerät-Umbau

Allgemeines

Das AUER-Dichtprüfgerät für Sauerstoff-Selbstretter ist standardmäßig mit einem mbar-Manometer ausgerüstet, das ein manuelles Ablesen der Prüfwerte erlaubt. Die Protokollierung aufgenommener Messdaten einer Geräteprüfung muss durch Eintragen der abgelesenen Werte in ein Prüfprotokoll erfolgen.

Der Umbau

Durch den Umbau des Prüfgerätes wird dieses um eine elektronische Messstelle erweitert und erlaubt danach die direkte Datenaufnahme von Messergebnissen über die Geräteverwaltung.

Der Umbau wird so ausgeführt, dass nach wie vor eine manuelle SSR-Geräteprüfung möglich ist. Das am Prüfgerät befindliche Originalmanometer bleibt erhalten. Über ein Adapterstück zwischen Manometer und Prüfgerät wird eine elektronische Messstelle angeschlossen. Diese gibt über einen USB-A/D-Wandler die Daten an einen PC weiter. Die Stromversorgung der Messstelle erfolgt über ein im Lieferumfang enthaltenes Netzgerät.

Vorteile durch den Umbau

Durch den Umbau bieten sich in Verbindung mit der Geräteverwaltung von MENZL folgende Vorteile:

• Elektronische Verwaltung des SSR-Gerätebestandes
• Anlegen typenbezogener Prüfabläufe zu SSR-Geräten
• Definition von Prüfvorgaben zu SSR-Geräten
• Computergestützte Führung durch den SSR-Prüfvorgang
• Automatische Überwachung der erforderlichen Prüfgrenzen und -zeiten
• Elektronische Datenspeicherung durchgeführter Prüfungen
• Erstellung von Prüfprotokollen zu durchgeführten Prüfungen
• Suchen von zur Prüfung fälligen SSR-Geräten
• Codierung von SSR-Geräten mittels Barcode

Die Geräteverwaltung ist NICHT im Umbau enthalten.

Ausführung

• Adapterstück zwischen Originalmanometer und Dichtprüfgerät
• Elektronische Niederdruck-Messstelle (250 mbar, ±0,5 % vom Endwert)
• Netzgerät zur Spannungsversorgung der elektronischen Messstelle
• Adapterbox mit USB-A/D-Wandler zur Datenaufnahme über Computer

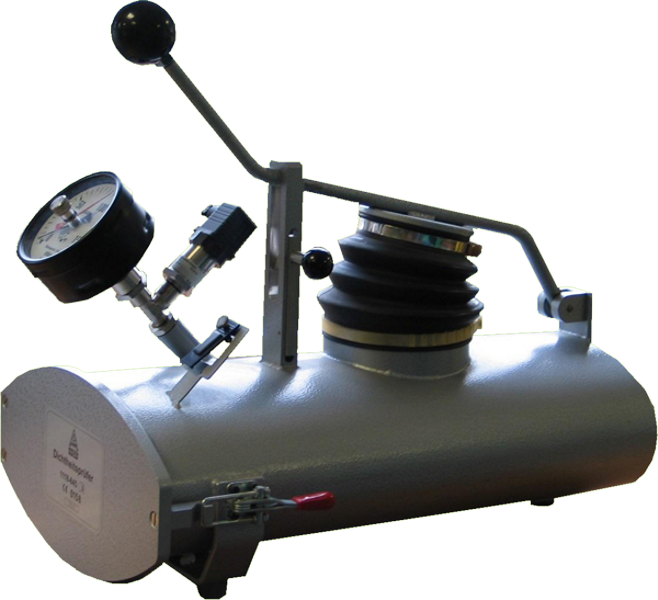

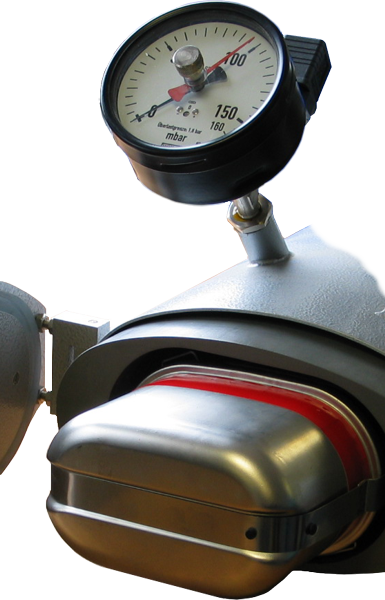

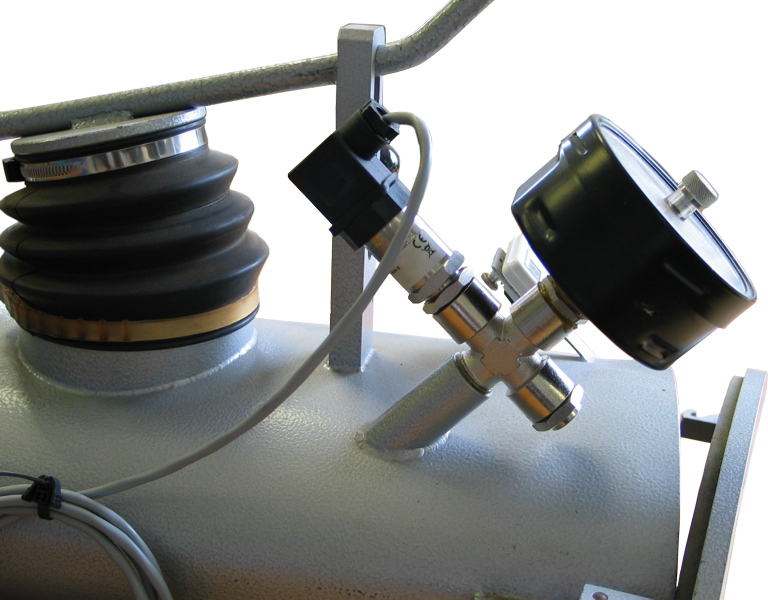

Umgebautes SSR-Dichtprüfgerät	Messstellen-Adapter	Prüfling im Prüfgerät
