Multicheck ME-TG



Computergestützter Prüfstand für Tauchgeräte



Bestellnummer:330-276

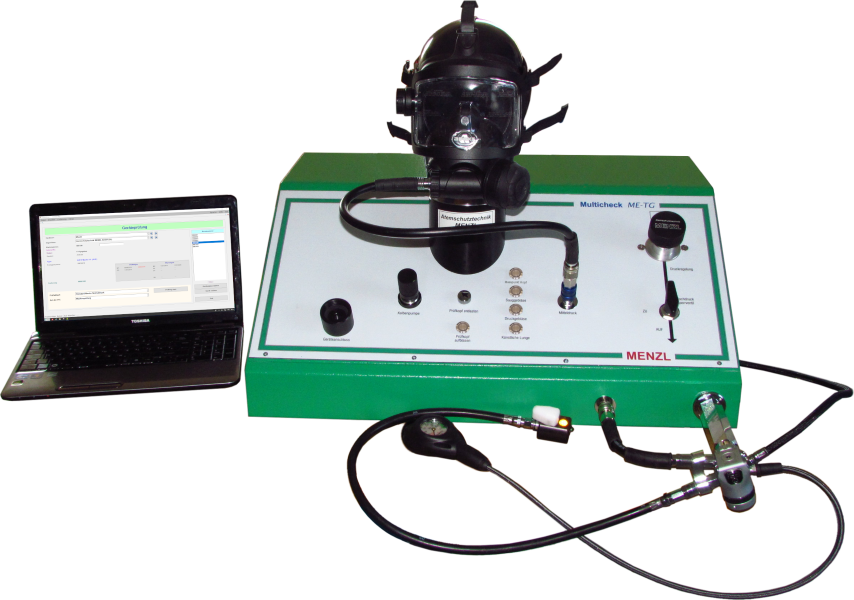

 Multicheck ME-TG mit Bildschirm

Allgemeines

Der Multicheck ME  ist ein computergestützter Prüfstand mit weitestgehend automatisierten Prüfabläufen und automatisierten Auswertungen der Prüfergebnisse.  Die Voreinstellung der einzelnen Prüffunktionen erfolgt jedoch manuell. Dieser Prüfstand erlaubt alle erforderlichen statischen Prüfungen im Bereich Dichtheit, Öffnungsdruck und Schließdruck der 1. und der 2. Sufe  sowie alle erforderlichen dynamische Prüfungen mit künstlicher Lunge. Zum Zwecke der Prüfungen im Hochdruckbereich wird der Prüfstand an eine Hochdruckflasche (eventuell Speicheranlage)  angeschlossen und über diese mit Hochdruck versorgt. Die Justierung der jeweils erforderlichen Drücke im Hochdruckbereich erfolgt über einen manuell zu bedienenden Druckminderer, stufenlos in den Bereichen von 0 bis 300 bar.

Zum Zwecke sehr genauer Prüfdaten bei der Prüfung der 2. Stufe, betreffend Dichtheit, sowie Öffnungs-und Schließdrücke, wird die 2. Stufe an dem an der Frontplatte des  Prüfstandes  eingebauten  Geräteanschluss angeschlossen und geprüft.

Für die Durchführung aller Prüfungen im Mitteldruck-und Hochdruckbereich sowie der dynamischen Prüfungen der 1. und 2. Stufe, wird der Lungenauomat an einer Tauchmaske, oder mittels Übergangsadapter direkt an den Mundanschluss des Prüfkopfes angeschlossen.

Prüfungen von Tarierjackest sind mit Sonderzubehör möglich.

Der Prüfstand ist in allen Druckbereichen mit elektronischen Meßstellen mit Güteklasse 0,5 ausgestattet. Die aufgenommenen Messwerte werden zur Auswertung und Dokumentation an den angeschlossenen Computer, bzw. an die im Lieferumfang enthaltene Geräteverwaltung geleitet.



MC ME TG Taster MC ME Hochdruck MC ME Pruefkopf
Multicheck ME-TG
Bedienelemente
Hochdruck-
Regeleinrichtung
Aufblasbarer Gummiprüfkopf mit
Anschluss für 2. Stufe Prüfkopf
Computergestützte Prüfung mit MC ME-TG
Computergestütze Prüfung mit dem Multicheck ME-TG

Prüfmöglichkeiten

1. Stufe (Druckminderer)

  • Mitteldruckprüfung statisch
  • Manometervergleich
  • Hochdruck Dichtprüfung
  • Dynamisch mit künstlicher Lunge 25x2,5 l/min in allen Vorduckbereichen
  • Überprüfung der Warneinrichtung und Widerstandswarneinrichtung

2. Stufe (Atemregler)

  • Dichtprüfung Atemregler
  • Öffnungsdruck Atemregler
  • Schließdruck Atemregler

Masken

  • Dichtprüfung von Vollmasken

Tarierjackets (Nur mit Sonderzubehör)

  • Dichtprüfung von Tarierjacket und Ventilen
  • Öffnungsdruck des Sicherheitsventils
  • Durchflussprüfung des Inflators

Ausstattungsumfang

  • Separater Atemregleranschluss
  • Maskenprüfkopf mit Messpunkt Mund
  • Prüfkopf motorisch aufblasbar
  • Mitteldruckanschluss für 1. Stufe und Atemregler
  • Hochdruckeingang für 200 oder 300 bar
  • Druckversorgung über 0,6 m langen Hochdruckschlauch
  • Kolbenpumpe für Über und Unterdruckprüfungen
  • Saugpumpe mit Konstantdosierung für Unterdruckdichtprüfung Maske bzw. Öffnungsdruck Atemregler
  • Druckpumpe mit Konstantdosierung für Überdruckdichtprüfung Maske bzw. Prüfung Ausatemventile beim Atemregler
  • Regelbarer Hochdruck Druckminderer 0–300 bar
  • Manuelles Hochdruckabsperrventil für Hochdruck-Dichtprüfung
  • Künstliche Lunge 25x2,5 l/min
  • Niederdruckmessstelle +-30 mbar - Güteklasse 0,5%
  • Niederdruckmessstelle 0-100 mbar
  • Mitteldruckmessstelle 0-16 bar - Güteklasse 0,5%
  • Vordruckmessstelle 0-400 bar - Güteklasse 0,5%
  • Durchflussmessstelle (Sonderzubehör)
  • Stromversorgung 230V 50Hz
  • A/D-Wandler im Prüfstand eingebaut
  • Tauchgeräte Prüf- und  Verwaltungsprogramm
  • Tarierjacket Prüf- und Verwaltungsprogramm inkl. Prüfzubehör (Sonderzubehör)
  • 200 und 300bar Anschlussstück
  • Silikonspray für Prüfkopf
  • Geräte-Verwaltungsprogramm (V5, ohne Flaschenfüllung)
  • Benutzerhandbuch

Die Computeranlage ist im Lieferumfang NICHT enthalten. Sie kann bei uns bestellt oder unter Beachtung der von uns genannten Systemanforderungen bereitgestellt werden.

Technische Daten

  • Abmessungen 750x550x290 (BxTxH) mm
  • Stromversorgung  230 V
  • Druckluft 300 bar

Zubehör

Silikonspray zur Pflege des Prüfkopfes 330-470
Prüfkopf-Schutzhaube 340-001

Barcodescanner, kabelgebunden (USB) 330-154
Barcodescanner, Funk (inkl. USB-Basisstation und Netzteil) 330-221
Barcodeetiketten für Außenanbringung (100 Stk.) 330-219
Barcodeetiketten für Innenanbringung (100 Stk.) 330-220
