Externer PA-Anschluss 200/300 bar



Zubehör zu den Multicheck-Prüfständen  für den Anschluss von 200- und 300-bar-Geräten in hängender Position

Externer PA-Anschluss
Bestellnummer:330-203



Allgemeines

Beim Prüfen eines Preßluftatmers mit einem Multicheck-Prüfstand wird das zu prüfende Gerät während der Prüfung üblicherweise rechts neben dem Prüfstand auf der Arbeitsfläche abgelegt.

Liegen beengte Platzverhältnisse vor oder möchte der Prüfer die Prüfungen nicht am liegenden Gerät durchführen, bietet der externe PA-Anschluss dafür die optimale Lösung.

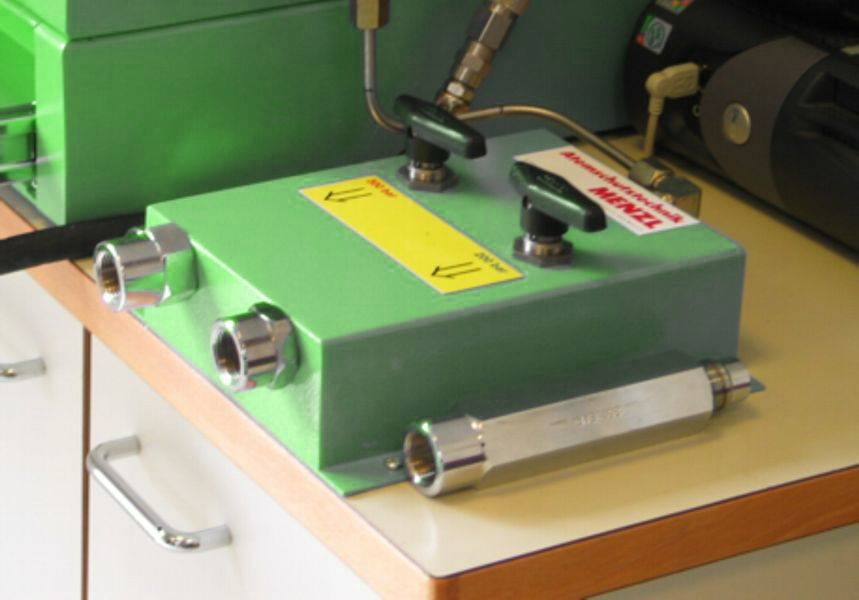

PA-Amschluss an eco All

Beschreibung

Der externe PA-Anschluss wird neben dem Multicheck-Prüfstand auf die Arbeitsplatte geschraubt und mit dem Prüfstand fix verrohrt. Die zu prüfenden Geräte können dann von vorne, an einzeln zuschaltbaren 200 und 300 bar Anschlüssen, angeschlossen und in hängender Lage geprüft werden.

Für Geräte, die aus technischen Gegebenheiten nicht direkt an den externen PA-Anschluss angeschlossen werden können (z.B. TwinPack Geräte), werden entsprechende Anschlußstutzen mitgeliefert.

ExtPa-1 ExtPa-2 ExtPa-3

Ausstattung

  • PA-Anschlüsse für 200 und 300 bar
  • je ein Sperrventil für 200 und 300 bar
  • Eingebautes Sicherheitsventil 240 bar im 200 bar - Bereich
  • 200 bar Anschlußstutzen
  • 300 bar Anschlußstutzen
  • 4 Bohrungen für Befestigung auf Arbeitsplatte

Technische Daten

  • Abmessungen   L x B x  H 28 x 20 x 10 cm (inkl. Anschlüsse)
