Zweipunktmasken-Prüfvorrichtung   Zubehör für die Prüfung von Zweipunktmasken in Verbindung mit MENZL-Maskenprüfköpfen
Bestellnummern:siehe unten

Allgemeines

Die Prüfung von Zweipunktmasken (Helm-Maske-Kombination) erfordert spezielle Vorrichtungen bzw. Hilfsmittel, um die Maske während der Prüfung am Prüfkopf zu fixieren.

Als Lösung für dieses Problem können spezielle Prüfbänder zur Befestigung der Maske am Prüfkopf verwendet werden (siehe Zweipunktmasken-Prüfband). Diese Lösung beinhaltet allerdings den Nachteil, daß einerseits die Fixierung der Maske einige Übung erfordern und etwas mühselig zu bewerkstelligen sein kann und andererseits für jede Maskentype eigene Prüfbänder benötigt werden.

Abhilfe bietet hier unsere eigens entwickelte Zweipunkthalterung. Diese Prüfvorrichtung ist in verschiedenen Ausführungen für diverse MENZL-Prüfgeräte verfügbar und ermöglicht eine einfache und rasche Anbringung der zu prüfenden Masken am Prüfkopf. In der Grundausstattung ist die Vorrichtung für die Prüfung von AUER-Zweipunktmasken ausgelegt. Einfach anzubringende Adapter erlauben die Erweiterung des Einsatzbereiches auf Zweipunktmasken verschiedenster Hersteller. Durch die ausgefeilte Konstruktion können mit dem Prüfkopf nach wie vor 5-Punkt-Masken geprüft werden, ohne die Zweipunkt-Prüfvorrichtung entfernen zu müssen.

Verfügbare Ausführungen

Zweipunkt-Prüfvorrichtung für Standard-Prüfkopf
	Geeignet für alle Prüfköpfe mit separater Aufstellung. Der Prüfkopf wird mit seinem Standsockel in diese Vorrichtung gestellt und beide zusammen werden mittels der Prüfkopf-Zwinge an einer Tischplatte fixiert.

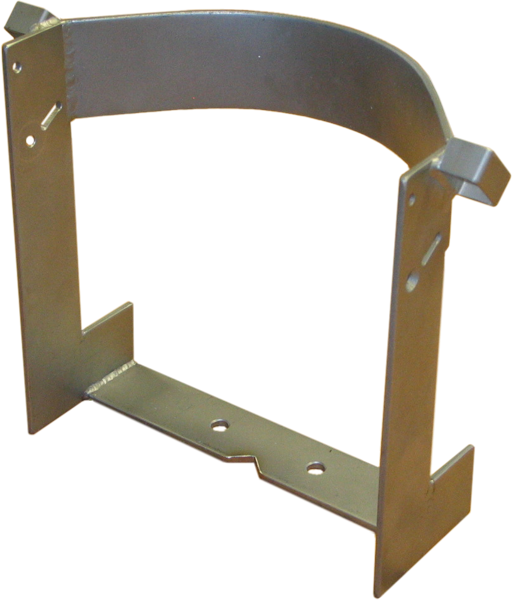

Zweipunkt-Prüfvorrichtung für Prüfköpfe der Ausführung Multicheck P14
	Geeignet für alle Prüfköpfe der Ausführung Multicheck P14 . Diese Prüfköpfe sind bereits für die Anbringung dieser Vorrichtung vorbereitet. Die Vorrichtung wird mittels zweier Schrauben an der Unterseite des Prüfkopfes befestigt.
Zweipunkt-Prüfvorrichtung für Prüfgeräte mit Spannvorrichtung
	Geeignet für Prüfgeräte mit pneumatischer Spannvorrichtung. Die Vorrichtung wird auf den unbeweglichen Teil der Spannvorrichtung aufgesteckt.

Ausstatttung

• Robuste Edelstahlausführung
• Ausgerüstet zur Prüfung von MSA-Zweipunktmasken
• Durch Adapter erweiterbar zur Prüfung diverser anderer Maskenfabrikate
• Spezielle Ausführungen für diverse MENZL-Prüfgeräte lieferbar

Anwendungsbeispiele

Prüfvorrichtung für Prüfkopf mit separater Aufstellung	Prüfvorrichtung in Verbindung mit pneumatischer Maskenspannvorrichtung

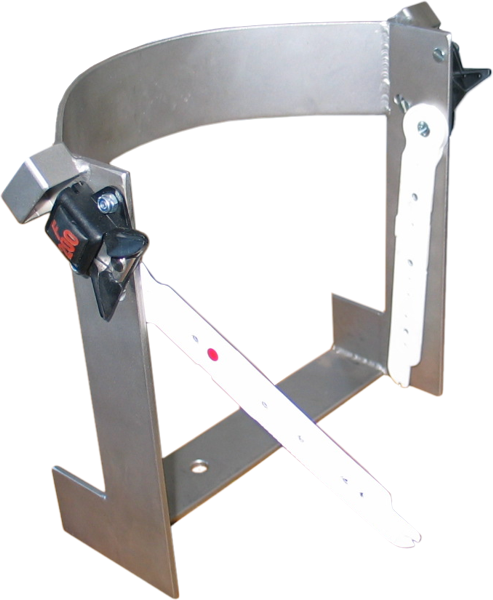

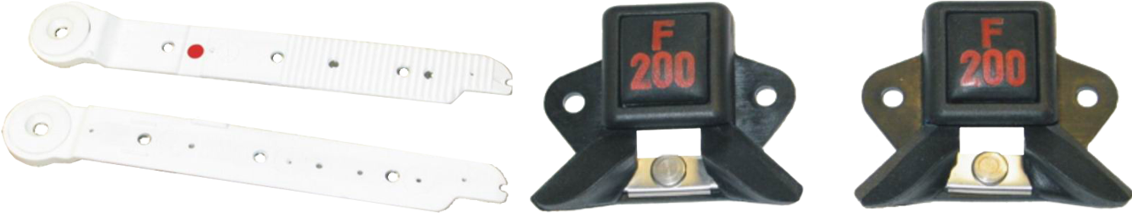

Prüfvorrichtung P14 mit allen Optionen	Maskenadapter für Zweipunkt-Prüfvorrichtung
