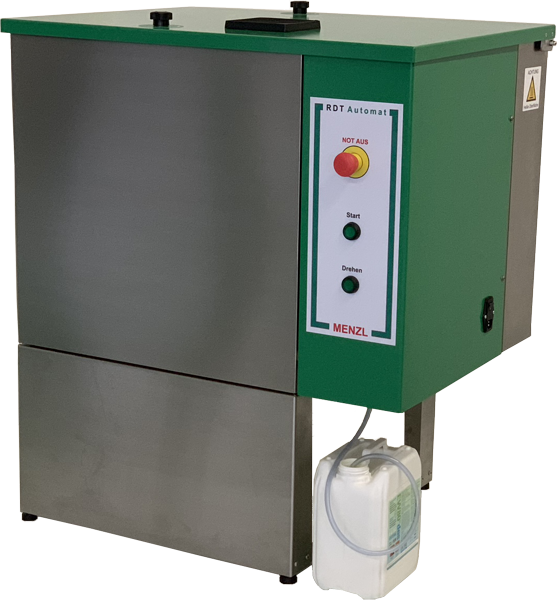

Maskenwaschmaschine RDT 09

RDT -  steht für Reinigung, Desinfektion und Trocknung

VOLLAUTOMATISCH bedeutet, die gebrauchten Atemschutzmasken werden in die Maschine eingegeben und nach ca. 3,5 Stunden können die Masken  gereinigt, desinfiziert, gespült und getrocknet aus der Maschine entnommen werden.

Die MENZL-RDT-Geräte gewährleisten

• einen für das Personal maximal möglichen hygienischen und einfachen Arbeitsvorgang.
• eine enorme Rationalisierung betreffend Zeitersparnis.
• eine einfache und schnelle Anbringung der Masken in der Maschine.
• eine beachtliche Einsparung bei den Kosten für die Reinigungs- bzw. Desinfektionsmittel.
• eine produktschonende Behandlung der Masken.
• eine gleichmäßige Reinigungs- bzw. Desinfektionsqualität durch automatische Zumischung der Reinigungs-bzw Desinfektionsmittel in der erforderlichen Konzentration.
• eine schonende und optimale Trocknung der Masken in kurzer Zeit mit einer  Lufttemperatur von ca. 40 °C.

Aufnahmekapazität

Die Maskenwaschmaschine RDT 09  ist für die Aufnahme von 9 Atemschutzmasken ausgelegt. Bei Verwendung des separat erhältlichen LA-Reinigungsadapters können zudem bis zu 9 Lungenautomaten in der Maschine behandelt werden.

Funktion

Die Atemschutzmasken werden mit elastischen Spannbändern an einer horizontal gelagerten Aufnahmeachse angebracht, wodurch eine schnelle  Einbringung der Masken in die Maschine und eine produktschonende Behandlung gewährleistet sind.

Zum Zwecke der Reinigung, Desinfektion und Spülung der Masken wird von einer Wasserleitung Frischwasser zugeführt. Dieses Frischwasser wird über ein Dosiergerät geleitet und von diesem  wird die jeweils erforderliche Menge an Reinigungs- oder Desinfektionsflüssigkeit automatisch zugemischt. Vom Dosiergerät gelangt die Flüssigkeit zu den Düsen, über welche die Masken unter Druck besprüht werden.

Während des gesamten RDT-Vorganges wird die  Aufnahmeachse mit den daran angebrachten  Masken gedreht,  Diese Drehbewegung gewährleistet:

• einerseits  eine permanente und allseitige Besprühung  der Masken mit der Reinigungs- bzw. Desinfektionslösung oder dem  Spülwasser und
• andererseits erfolgt durch diese Drehbewegung während des Trockenvorganges eine flächige Verteilung des in der Maske verbleibenden  Restwassers  wodurch eine raschestmögliche Trocknung gewährleistet ist.

Reinigungs- bzw. Desinfektionsmittelverbrauch

Bei einer Zumischrate von z.B., 1% kann von einem Desinfektionsmittelverbrauch von 0,2 Liter Desinfektionsmittel je Durchgang ausgegangen werden.

Abwasser

Beim Grundgerät ist keine Abwasserpumpe beinhaltet, bei dieser Ausführung fließt das Abwasser ohne Druck ab. dafür ist ein Abwasseranschluss mit D 40 mm im Lieferumfang, welcher an ein Abflussrohr oder eine Abfluss angeschlossen wird. In diesem Fall darf aber das Abflussrohr nur maximal 20 cm über dem Boden angebracht sein.

Sind die oben angeführten Möglichkeiten nicht gegeben, ist ein Auffangbehälter mit Abwasserpumpe unterhalb des Wasserablaufes der Maschine vorgesehen, in welchen das Abwasser abfließt und von dort automatisch abgepumpt wird.

Trockenvorgang

Die für den Trockenvorgang benötigte Luft wird aus dem umliegenden Raum durch ein Gebläse abgesaugt, über eine Heizung erwärmt und in die Maschine eingeblasen. Die aus dem Trockenvorgang resultierende Feuchtluft wird von der Maschine in den umgebenden Raum abgeblasen. Eine ausgeklügelte Thermostatregelung verhindert, dass während des Trockenvorganges zu heiße Luft in die Masken eingeblasen wird.

Automatiksteuerung

Die vollautomatische Steuerung des gesamten Funktionsablaufes  erfolgt durch eine in der Maschine eingebaute SPS-Steuerung.

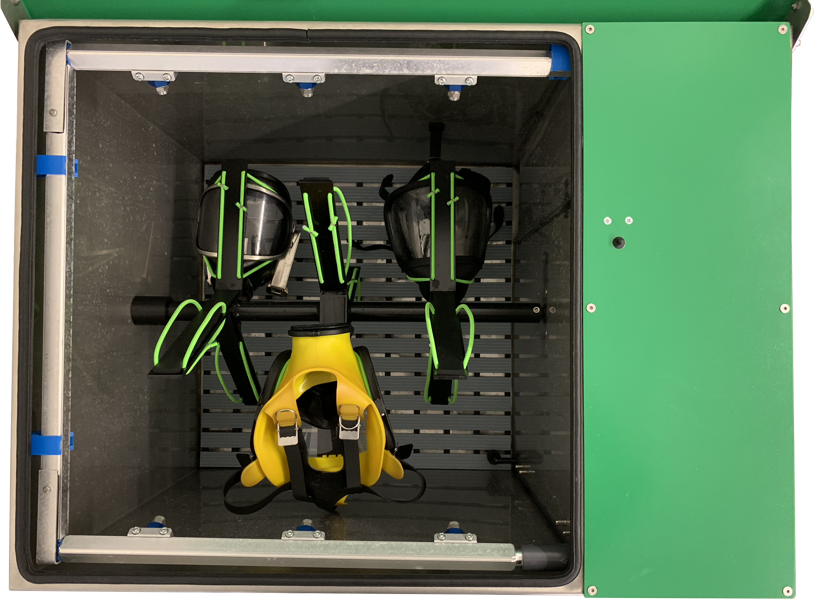

Blick in die Maschine	Masken in Halterung

Bedienpanel	Externe Abwasserpumpe (Zubehör)	RDT 09 mit externer Abwasserpumpe	Abdeckhaube (Zubehör)	Des/Rei-Schlauch-Filterkopf

Manuelle Schmutzig-Sauber-Anzeige

Zum Lieferumfang der Maschine gehört eine manuell zu bedienende Schmutzig-Sauber-Anzeige, mit der schnell und einfach angezeigt werden kann, ob sich in der Maschine schmutzige oder saubere Geräte befinden. Die Anzeige ist magnetisch, lässt sich mit den inkludierten Klebepads aber auch an nicht magnetischen Oberflächen unkompliziert anbringen.

Anschluss für externe Versorgung mit Desinfektionsmittellösungen

Ein separater  Anschluss an der Maschine bzw. am Dosiergerät, ermöglicht die Entnahme von Reinigungs- bzw. Desinfektionsmittellösungen über einen Schlauch für andere Zwecke.

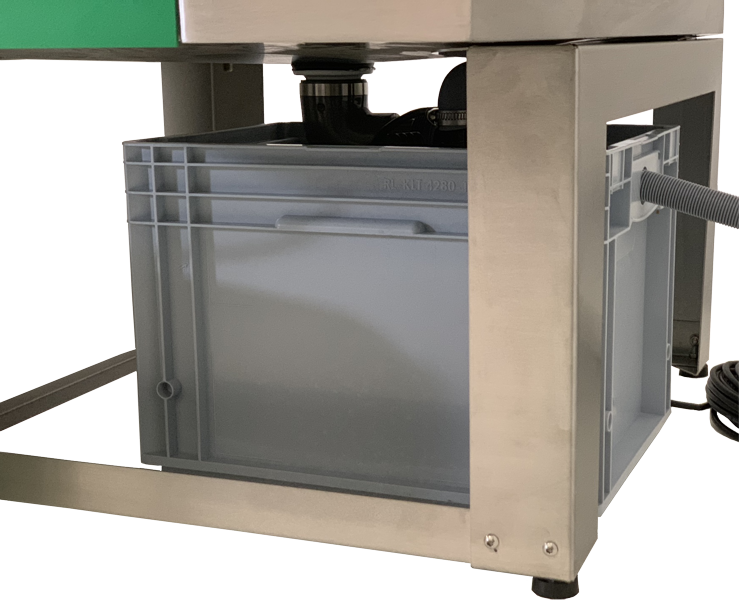

Externe Abwasserpumpe

Wird benötigt, wenn der Wasserablauf für den Abtransport des Abwassers ohne Pumpe zu hoch montiert ist. Die Externe Abwasserpumpe besteht aus einer Auffangwanne und einer Tauchpumpe mit Abwasserschlauch. Über die automatisch gesteuerte Tauchpumpe wird das Abwasser abgepumpt sobald ein vorgegebener Füllstand in der Auffandwanne erreicht ist.

Luftentfeuchter

Für Räume zu empfehlen, in welchen die Luftfeuchtigkeit durch die Feuchtluft des Trockenvorganges zu hoch ansteigt

Sonderaufnahme für Halbmasken

Erlaubt die Reinigung von Halbmasken.

Sonderzubehör: Lungenautomat-Reinigungsadapter

Der mit Eurokupplungen ausgestattete, werksseitig nachrüstbare LA-Reinigungsadapter ermöglicht eine vollautomatische und produktschonende Reinigung, Desinfektion und Trocknung von bis zu 9 Lungenautomaten in einem Durchgang (ca. 3,5 Stunden).

Während des Reinigungs- und Desinfektionszyklus werden die Lungenautomaten mehrmals mit Desinfektionsmittel besprüht. Das dafür nötige Desinfektionsmittel wird über die Dosierautomatik der Waschmaschine vollautomatisch eingebracht. Während des Trocknungszyklus durchströmt erwärmte Luft (ca. 40°C) die rotierenden Lungenautomaten und entweicht schließlich in den Aufstellraum der RDT 09.

Bei Verwendung des LA-Reinigungsadapters können mit der RDT 09 pro Durchgang bis zu 9 Masken UND Lungenautomaten behandelt werden. Sind die Masken stark verschmutzt, sollte von der Vollbestückung der Maschine aber abgesehen werden, um eine bestmögliche Reinigung zu gewährleisten.

Für den Betrieb des LA-Reinigungsadapters ist eine Mitteldruckversorgung (max. 10 bar) erforderlich.

LA-Reinigungsadapter in Maschine	Mit Masken und LA bestückte Maschine	Mitteldruckanschluss für LA-Reinigungsadapter

Technische Daten
